Пылеулавливающие агрегаты типа циклон ЦКТИ-Б предназначены для эксплуатации в таких областях промышленности в Усть-каменогорске, как теплоэнергетика и прочие производственные отрасли. Данные устройства применяют с целью предварительной очистки газовоздушных сред до того, как они будут обрабатываться более эффективным оборудованием, таким как электрофильтры, рукавные фильтры и прочие устройства.
Особенности строения и технические характеристики циклона ЦКТИ-Б

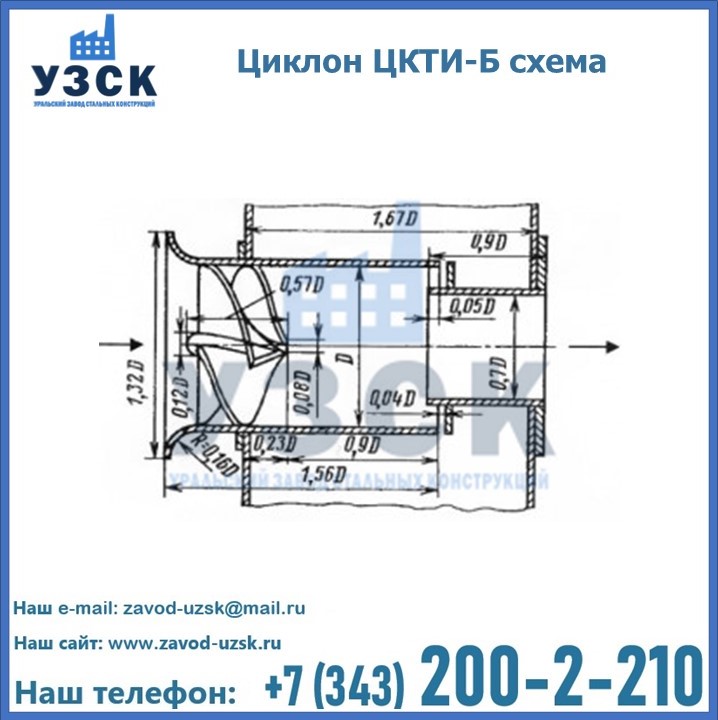

Из особенностей конструкции модели ЦКТИ-Б можно выделить секционное исполнение и регуляцию части запыленного с помощью одиночного циклона ЦН-15. Внутренний диаметр составляющих корпус элементов колеблется от 250 мм до 350 мм. Доля рециркулируемого потока предназначенных для очистки запыленных газовоздушных потоков составляет 10-15%. Прямоточный батарейный циклон ЦКТИ-Б может быть встроен в форкамеру соответствующего аппарата тонкой очистки, и быть составляющей частью единой конструкции двухступенчатого пыле- или золоуловителя. Если предназначенный для предварительной фильтрации газовоздушной среды прямоточный циклон размещается перед электрофильтром, то необходимо создать все условия для равномерности газораспределения в активной зоне агрегата.
Циклон ЦКТИ-Б состоит из входного патрубка, жалюзийного раскручивателя, цилиндрической части корпуса, соединительного фланца , выхлопной трубы, конусной части корпуса:
Рекомендуемая оптимальная скорость — V=8 м/с.
Коэффициент гидравлического сопротивления при степени отсоса на рециркуляцию равной 15% составляет 6÷7.
При соблюдении рекомендаций, циклоны с диаметром 250 мм способны обеспечить эффективность улавливания золы и пыли размером 10-15 мкм порядка 85-90%. Обращаем внимание заказчиков на то, что циклоны ЦКТИ-Б не предназначены для улавливания абразивной пыли.

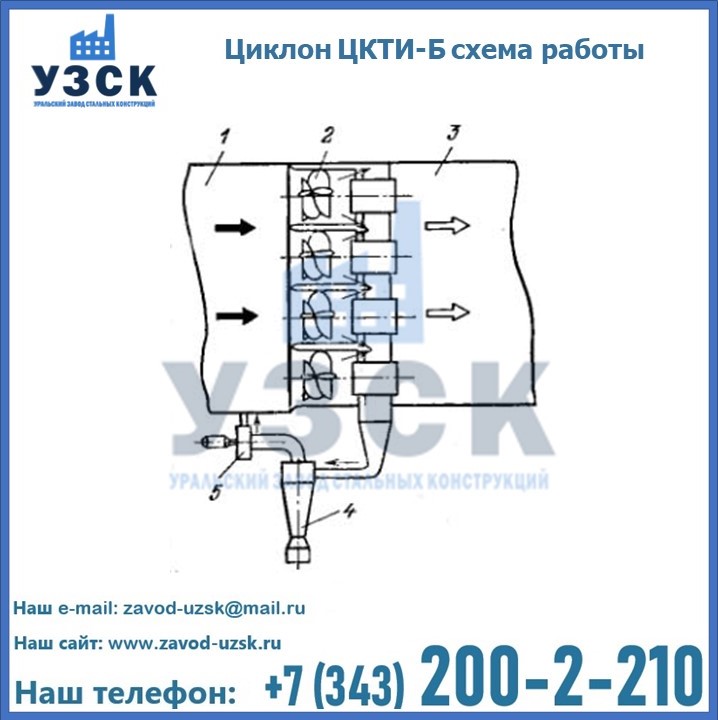

Работа циклона ЦКТИ-Б осуществляется следующим образом:
- Пылегазовые потоки поступают из камеры запыленного газа в элементы, оборудованные винтовыми завихрителями.
- Внутри, под действием центробежных сил, производится перераспределение концентрации пыли по сечению элемента, то есть, количество пыли возрастает у стенок и уменьшается в центральной части корпуса.
- Освобожденная от пыли газовоздушная среда переходит из центральной части элемента в камеру очищенного газа.
- Периферийный слой газа, насыщенный пылью, отсасывается вентилятором через торцевое кольцо.
- Далее, отслоенный воздух с пылью проходит пылеуловитель и возвращается в обратно в камеру запыленных газов.
Прямоточные батарейные циклоны, в том числе и ЦКТИ-Б, в отличие от противоточных пылеуловителей, выполняют роль пылеконцентратора в то время, как улавливание пыли возложено на малогабаритные циклоны, тканевых фильтрах и прочие устройства.
Назначение и область применения батарейных циклонов ЦКТИ-Б
Основной задачей циклонов ЦКТИ-Б является предварительная очистка газовоздушных потоков перед тем, как они попадут, для дальнейшей более тщательной очистки, в электрофильтры и системы золоулавливания. Кроме того, ЦКТИ-Б часто используют, как первую/стартовую ступень очистки в тех отраслях промышленности, где в процессе производства уже на начальных этапах возможна высокая запыленность. Основные отрасли, применяющие циклоны ЦКТИ-Б — теплоэнергетика и металлургия.
Производство и реализация циклонов ЦКТИ-Б в Усть-каменогорске
Уральский Завод Стальных Конструкций занимается производством и реализацией самых высококлассных и качественных воздухоочистительных устройств, в том числе, циклонов ЦКТИ-Б, в городах РФ. Для того, чтобы определиться с моделью воздухоочистительного циклона, следует учесть ряд факторов. Дело в том, что данное устройство имеет множество разновидностей и подтипов, часть из которых являются универсальными и подойдут для большинства промышленных предприятий. Но, для обеспечения эффективности эксплуатации, рекомендуется остановить выбор на узконаправленной модели циклона. Компания «УЗСК» в Усть-каменогорске располагает всеми необходимыми возможностями для изготовления воздухоочистительного оборудования по индивидуальным чертежам, с учетом заданных параметров и специфики предприятия. Мы предлагаем самые выгодные условия и оптимальную стоимость продукции. Сделать заказ очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному в разделе «КОНТАКТЫ» телефону.
