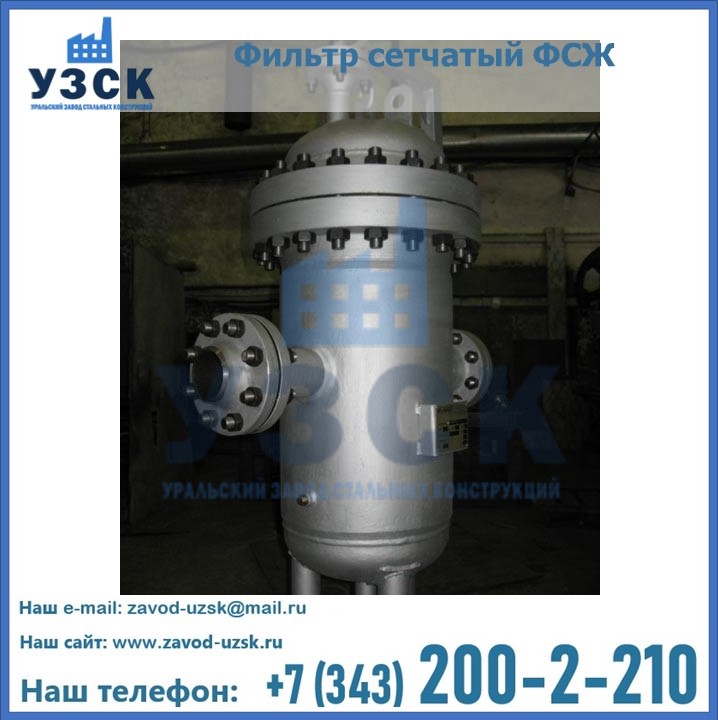

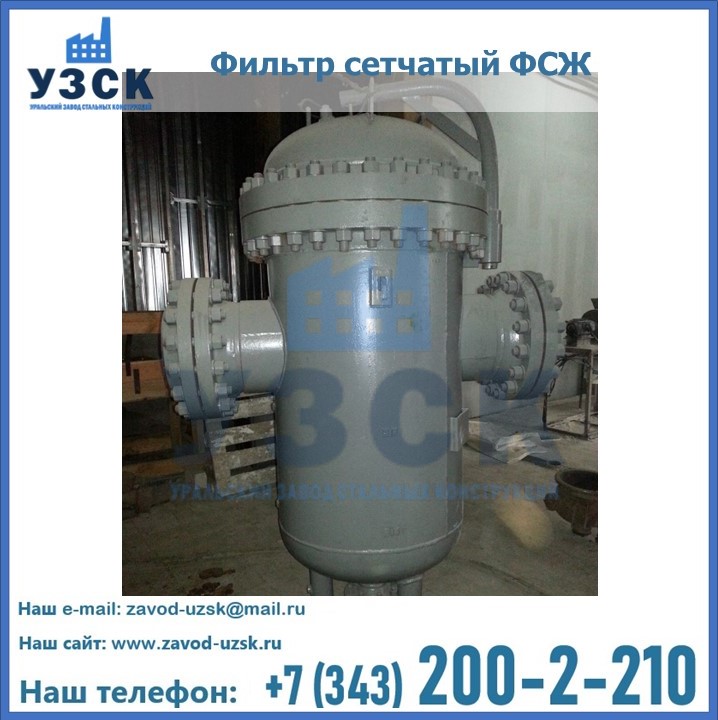

Очистку перекачиваемых жидкостей на предприятиях нефтяной, пищевой, горнорудной, фармацевтической и других отраслей промышленности эффективно выполнять с помощью жидкостного сетчатого фильтра — емкостное оборудование цилиндрической формы со съемной крышкой и элементом фильтрации внутри. Оснащенные им всасывающие линии насосных станций и установок защищены от проникновения твердых частиц в функциональные узлы гидравлической системы. Оборудование служит для перекачивания токсичных, агрессивных и иных эмульсий, суспензий, жидкостей. Купить фильтр сетчатый жидкостный ФСЖ в Усть-каменогорске с гарантией производителя предлагает «Уральский завод стальных конструкций». Мы выполняем проектирование и изготовление ФСЖ по индивидуальным требованиям (климатическая зона, транспортируемая жидкость).
Основные параметры фильтров жидкостных сетчатых
| Параметры | Значение | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный проход Ду, мм | 80 | 150 | 200 | 250 | 300 | 500 | 700 | ||||||||||||
| Условное давление Ру, МПа | 1,6 | 2,5 | 4,0 | 1,6 | 2,5 | 4,0 | 6,3 | 1,6 | 4,0 | 6,3 | 1,6 | 2,5 | 4,0 | 1,6 | 2,5 | 4,0 | 1,6 | 4,0 | 1,6 |
| Среда | Нефтепродукты. Класс опасности 1–4 по ГОСТ 12.1.007-76. Категория взрывоопасности II-А, по ГОСТ Р51330.11-99, группа взрывоопасности смеси Т3 по ГОСТ Р51330.5-99, пожароопасная и другие жидкости. | ||||||||||||||||||
| Размер улавливаемых частиц, мкм, | 80-200 | ||||||||||||||||||
| Вместимость, м 3 | 0,03 | 0,11 | 0,11 | 0,41 | 0,41 | 1,45 | 1,65 | ||||||||||||
| Поверхность фильтрации, м 2 , не менее | 0,18 | 0,6 | 0,6 | 1,53 | 1,53 | 3,08 | 3,75 | ||||||||||||
| Расчетный срок службы, лет | 20 | ||||||||||||||||||
Конструктивные исполнения фильтров ФСЖ
Предлагаемое нами оборудование может быть неотъемлемой частью насосной станции и самостоятельно функционирующим устройством. Может иметь горизонтальную или вертикальную ориентацию цилиндрической емкости. Выбор исполнения зависит от характеристик объекта, где будет эксплуатироваться. Мы осуществляем производство фильтров из стали различных марок — 09Г2С (в маркировке изделия обознается Д1), сталь 20 (в маркировке товара Д), 10Х17Н13М2Т (в маркировке товара Е) и 12Х18Н10Т (в маркировке изделия указана К). Выбор материала для производства ФСЖ зависит от типа перекачиваемой субстанции и климатической зоны, где размещен объект.
Наш завод «УЗСК» в Усть-каменогорске предлагает купить по разумной цене фильтр сетчатый жидкостный следующих типов:
- без пропускного клапана (в маркировке товара этот вариант исполнения ФСЖ обозначается 1);
- с пропускным клапаном (конструктивное исполнение ФСЖ этого вида оборудования обозначается 2);
- с возможностью провести дополнительный монтаж сигнализации, предупреждающей о засорах (вариант исполнения в маркировке помечается 3).
Фиксация сетчатого жидкостного фильтра может осуществляться посредством кронштейнов, лап или металлических стоек. Выбор зависит от типа объекта. На нашем заводе заказывают изготовление ФСЖ с муфтовым и фланцевым подсоединением к объекту.
Физико-технические характеристики жидкостных сетчатых фильтров
Мы выполняем производство ФСЖ под диаметр (входной) трубопровода DN 15-500.
| Вариант исполнения | Климатическая зона | Тонкость фильтрации | Производительность | Давление, ном. | Габариты | ||
|---|---|---|---|---|---|---|---|
| L | B | H | |||||
| сталь 20 | умеренный климат (маркировка У) | от 40-80 мкм | до 300 м3/ч | 16, 25, 40 и 63 кгс/см2 | 90 – 1 300 мм | 70 — 975 мм | 133 — 2 240 мм |
| сталь 09Г2С | холодный климат (обозначается ХЛ) | от 80 мкм | |||||
| сталь 12Х18Н10Т | умеренный и холодный климат (маркировка УХЛ) | от 80 мкм | |||||
| сталь 10Х17Н13М2Т | для перекачивания агрессивных сред, кипящих кислот и т.д. | от 80 мкм | |||||
Предлагаемые «УЗСК» в Усть-каменогорске фильтры сетчатые жидкостные могут применяться и на предприятиях ЖКХ. Они предназначены для перекачивания синтетических масел, солярки, морской воды и кислоты, тормозных жидкостей и чернил, нефтяных смесей и прочих субстанций температурой от -400С до +1000С. Водородный показатель жидкостей может колебаться в пределах от 0 до 14pH, а их плотность составлять не более 2 000 кг/м3.
Наш завод выполнит производство жидкостных фильтров ФСЖ под требования заказчика. Оборудование дополнительно может оснащаться:
- охлаждением или обогревом;
- сливным патрубком;
- различным местоположением патрубков;
- датчиком давления;
- подъемным механизмом для крышки и пр.
Конфигурация и исполнение сетчатого фильтра разрабатываются под характеристики объекта. Фильтрующий элемент всегда изготавливается из нержавеющей стали — устойчивость к коррозии. Мы составляем чертеж и техническую документацию. После согласования проекта, выполняем изготовление оборудования.

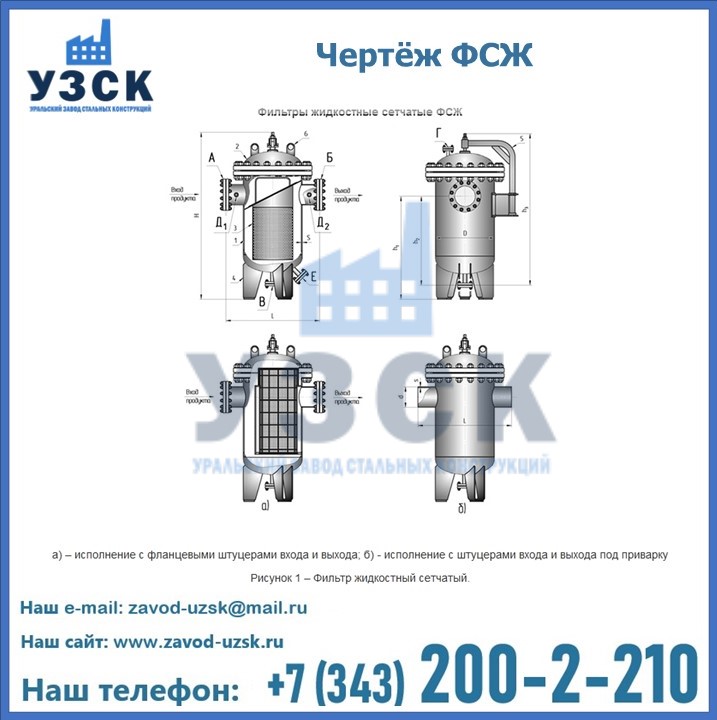

Размеры фильтров ФСЖ
| бозначение. | Штуцеры | Размеры, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вылет, DN, мм | Н1 | h | h1 | L1 | L1 | D | ||||
| А, Б | В | Г | ||||||||
| ФСЖ 80-1,6-1 | 80/179 | 50/157 | М22х1,5 | 485 | 230 | 465 | 630 | — | 260 | 110 |
| ФСЖ 80-1,6-2 | 80/179 | 50/157 | М22х1,5 | 485 | 230 | 465 | — | 420 | 260 | 90 |
| ФСЖ 80-2,5-1 | 80/175 | 50/157 | М22х1,5 | 495 | 230 | 465 | 622 | — | 260 | 145 |
| ФСЖ 80-2,5-2 | 80/175 | 50/157 | M22x1,5 | 495 | 230 | 465 | — | 420 | 260 | 116 |
| ФСЖ 80-4,0-1 | 80/184 | 50/160 | М22X1,5 | 505 | 260 | 465 | 642 | — | 253 | 170 |
| ФСЖ 80-4,0-2 | 80/184 | 50/160 | М22Х1,5 | 505 | 260 | 465 | — | 420 | 253 | 145 |
| ФСЖ 80-6,3-1 | 80/185 | 50/160 | М22Х1,5 | 455 | 260 | 465 | 642 | — | 253 | 200 |
| ФСЖ 80-6,3-2 | 80/185 | 50/160 | М22Х1,5 | 455 | 260 | 465 | — | 420 | 253 | 165 |
| ФСЖ 150-1,6-1 | 150/236 | 50/156 | М22Х1,5 | 740 | 320 | 770 | 890 | — | 400 | 270 |
| ФСЖ 150-1,6-2 | 150/236 | 50/160 | М22Х1,5 | 740 | 320 | 770 | — | 650 | 400 | 230 |
| ФСЖ 150-2,5-1 | 150/236 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 892 | — | 400 | 300 |
| ФСЖ 150-2,5-2 | 150/236 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 | 240 |
| ФСЖ 150-4,0-1 | 150/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 956 | — | 400 | 490 |
| ФСЖ 150-4,0-2 | 150/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 | 450 |
| ФСЖ 150-6,3-1 | 50/68 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 960 | — | 400 | 595 |
| ФСЖ 150-6,3-2 | 150/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 | 365 |
| ФСЖ 200-1,6-1 | 200/272 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 956 | — | 400 | 300 |
| ФСЖ 200-1,6-2 | 200/272 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 | 236 |
| ФСЖ 200-4,0-1 | 200/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 956 | — | 400 | 455 |
| ФСЖ 200-4,0-2 | 200/268 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 964 | — | 400 | 330 |
| ФСЖ 200-6,3-1 | 200/270 | 50/160 | М22Х1,5 | 765 | 345 | 770 | 964 | — | 400 | 580 |
| ФСЖ 200-6,3-2 | 200/270 | 50/160 | М22Х1,5 | 765 | 345 | 770 | — | 650 | 400 | 395 |
| ФСЖ 250-1,6-1 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 | 518 |
| ФСЖ 250-1,6-2 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 850 | 600 | 442 |
| ФСЖ 250-2,5-1 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 | 675 |
| ФСЖ 250-2,5-2 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 850 | 600 | 545 |
| ФСЖ 250-4,0-1 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 | 830 |
| ФСЖ 250-4,0-2 | 250/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 850 | 600 | 730 |
| ФСЖ 300-1,6-1 | 300/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | 1125 | — | 600 | 590 |
| ФСЖ 300-1,6-2 | 300/250 | 100/170 | М22Х1,5 | 1070 | 400 | 1090 | — | 910 | 600 | 510 |
| ФСЖ 300-2,5-1 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | 1164 | — | 600 | 730 |
| ФСЖ 300-2,5-2 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | — | 910 | 600 | 610 |
| ФСЖ 300-4,0-1 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | 1164 | — | 600 | 970 |
| ФСЖ 300-4,0-2 | 300/270 | 100/170 | М22Х1,5 | 1040 | 400 | 1090 | — | 910 | 600 | 680 |
| ФСЖ 400-1,6-1 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1728 | — | 1000 | 1200 |
| ФСЖ 400-1,6-2 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1360 | 1000 | 1000 |
| ФСЖ 400-2,5-1 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 | 1500 |
| ФСЖ 400-2,5-2 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1370 | 1000 | 1200 |
| ФСЖ 400-4,0-1 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 | 1950 |
| ФСЖ 400-4,0-2 | 400/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1370 | 1000 | 1600 |
| ФСЖ 500-1,6-1 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1728 | — | 1000 | 1800 |
| ФСЖ 500-1,6-2 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1360 | 1000 | 1340 |
| ФСЖ 500-2,5-1 | 500/350 | 100/170 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 | 2100 |
| ФСЖ 500-2,5-2 | 500/350 | 100/170 | М22Х1,5 | 1240 | 650 | 1400 | — | 1370 | 1000 | 1970 |
| ФСЖ 500-4,0-1 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | 1740 | — | 1000 | 2315 |
| ФСЖ 500-4,0-2 | 500/350 | 100/160 | М22Х1,5 | 1240 | 650 | 1400 | — | 1370 | 1000 | 2060 |
| ФСЖ 700-1,6-1 | 700/410 | 100/160 | М22Х1,5 | 1010 | 1142 | 1700 | 1850 | — | 1000 | 1745 |
| ФСЖ 700-1,6-2 | 700/410 | 100/160 | М22Х1,5 | 1010 | 1142 | 1700 | — | 1650 | 1000 | 1595 |
Таблица штуцеров фильтров жидкостных сетчатых
| Обозначение | Наименование | Размер в зависимости от объёма аппарата |
|---|---|---|
| А | Ввод жидкости | 50–600 |
| Б | Вывод жидкости | |
| В | Дренаж | 25 — 100 |
| Г | Воздушник | 25; 20/М27×1,5; 15/М33×1,5 |
| Д1; Д2 | Под манометр | М20×1,5 |
| Е | Промывка | 25 — 100 |
