Завод УЗСК осуществляет производство фильтров СДЖ-350 из стали следующих марок:
- СДЖ-350 ст20 (углеродистая сталь)
- СДЖ-350 09Г2С (низколегированная сталь)
- СДЖ-350 12Х18Н10Т (нержавеющая сталь)
Базовые характеристики фильтров СДЖ-350
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 350-1.6-1-1 | фланцевый | 1,6 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-1.6-2-1 | под приварку | 1,6 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-1.6-1-2 | фланцевый | 1,6 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-1.6-2-2 | под приварку | 1,6 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-1.6-1-3 | фланцевый | 1,6 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 350-1.6-2-3 | под приварку | 1,6 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 350-2.5-1-1 | фланцевый | 2,5 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-2.5-2-1 | под приварку | 2,5 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-2.5-1-2 | фланцевый | 2,5 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-2.5-2-2 | под приварку | 2,5 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-2.5-1-3 | фланцевый | 2,5 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 350-2.5-2-3 | под приварку | 2,5 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 350-4.0-1-1 | фланцевый | 4,0 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-4.0-2-1 | под приварку | 4,0 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-4.0-1-2 | фланцевый | 4,0 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-4.0-2-2 | под приварку | 4,0 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-4.0-1-3 | фланцевый | 4,0 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 350-4.0-2-3 | под приварку | 4,0 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 350-6.3-1-1 | фланцевый | 6,3 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-6.3-2-1 | под приварку | 6,3 МПа | 377 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 350-6.3-1-2 | фланцевый | 6,3 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-6.3-2-2 | под приварку | 6,3 МПа | 377 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 350-6.3-1-3 | фланцевый | 6,3 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 350-6.3-2-3 | под приварку | 6,3 МПа | 377 мм | 630 мм | нерж. сталь | -40… +300 оС |

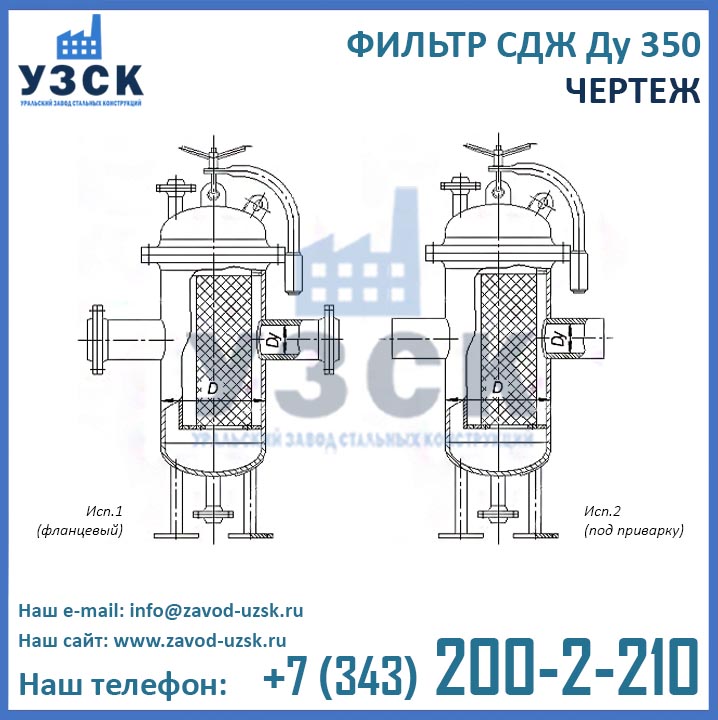

Чертеж СДЖ-350
Как работает фильтр СДЖ Ду 350 мм?
Для того чтобы понять, как работает фильтр СДЖ, достаточно изучить его конструкцию. Фильтр СДЖ представляет собой вертикальную цилиндрическую емкость с патрубками для входа и выхода потока рабочего вещества, дренажным патрубком внизу корпуса и сетчатым фильтрующим элементом внутри корпуса.
Таким образом, поток рабочего вещества через входной патрубок попадает в корпус фильтра, где проходит через сетку, задерживающую удаляемые фракции. Очищенная жидкость выводится из фильтра через выходной патрубок, а отсеченные сеткой частицы уходят в дренаж.
Стоимость фильтров СДЖ 350 мм
Уральский завод стальных конструкций – ведущий производитель дренажных фильтров в России, предлагающий самые выгодные цены на фильтры СДЖ-350 в Усть-каменогорске. Фильтры нашего производства отличаются высоким качеством, подтвержденным соответствующими документами (см. раздел «Документация»). Вся выпускаемая продукция подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде нашего завода.
Для того чтобы узнать актуальные цены фильтров СДЖ Ду 350 мм, отправьте запрос в отдел продаж УЗСК с полной маркировкой фильтра или следующими характеристиками: присоединительный диаметр, рабочее давление (1,6 / 2,5 / 4,0 / 6,3 МПа), конструктивное исполнение (фланцевый / с патрубками под приварку), материальное исполнение (сталь20 / 09Г2С / 12Х18Н10Т / другая сталь), дополнительная комплектация (концевой затвор, крепления для теплоизоляции, ответные фланцы, крепеж, прокладки).
