Компенсатор сильфонный поворотный карданного типа КСП-К (КСPK) применяется в Усть-каменогорске для того, чтобы компенсировать угловые перемещения труб, включая компенсацию смещений в подводящих трубопроводах резервуаров в двух взаимоперпендикулярных плоскостях. С помощью компенсаторов СКР, КСР карданных удается защитить систему трубопроводов от статической и динамической нагрузок. Кроме того, данное устройство отличается надежностью и устойчивостью, не нуждается в специальном обслуживании, ремонте, легко монтируется и демонтируется.
Компенсаторы карданные являются подвидом поворотных компенсационных устройств и приспособлены под восприятие угловых перемещений в любой плоскости. Эта способность обеспечивается благодаря сдвоенному соединению сильфонов с шарнирным механизмом. Сильфонный компенсатор, оборудованный карданным устройством, предотвращает поломки трубопровода от полученных сдвиговых отклонений во всех плоскостях. Такое устройство обеспечивает компенсацию сдвигов, спровоцированных температурными расширениями, изменениями геометрии трубопровода, перемещениями при колебаниях поверхностей расположения трубопровода.
Условия эксплуатации карданного компенсатора СКР, КСРК
Рабочей средой для данного компенсатора являются вода, пар, газ, дым, нефтепродукты (НП), агрессивные среды, пищевая продукция и прочее.
Давление рабочей среды PN может доходить до 25 кг/см2.
Рабочая температура составляет от -260 до +850С0.
Все номинальные рабочие характеристики компенсаторов карданных актуальны для температуры 2000С и для 1000 полных циклов растяжения-сжатия.
Принцип работы карданных двухплоскостных компенсаторов СКР, КСР
Карданный компенсатор не передает распорные усилия на трубопровод и предназначен для компенсации угловых перемещений в двух плоскостях, кроме осевой. Осевая исключается ввиду того, что конструкция компенсатора карданного предусматривает специальные ограничительные и направляющие тяги и шарниры (карданы), поэтому осевые растяжение, сжатие и сдвиг невозможны.
Свойства карданного компенсатора и особенности эксплуатации в Усть-каменогорске:
- Угловые движения возможны во всех плоскостях
- Осевые и боковые силы исключены из-за карданной конструкции
- Возможно комбинированное применение двух или более соединений
- Невосприимчивость монтажа к плоскости трубы

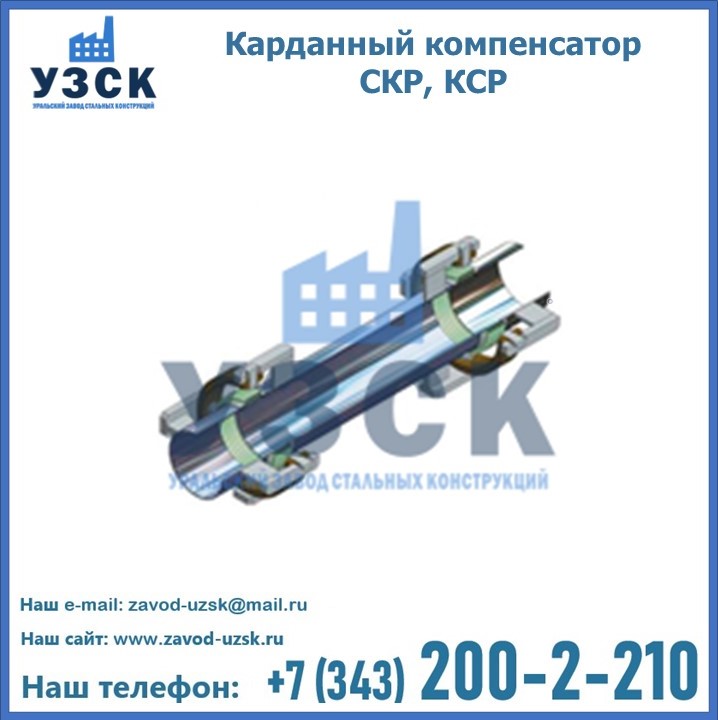

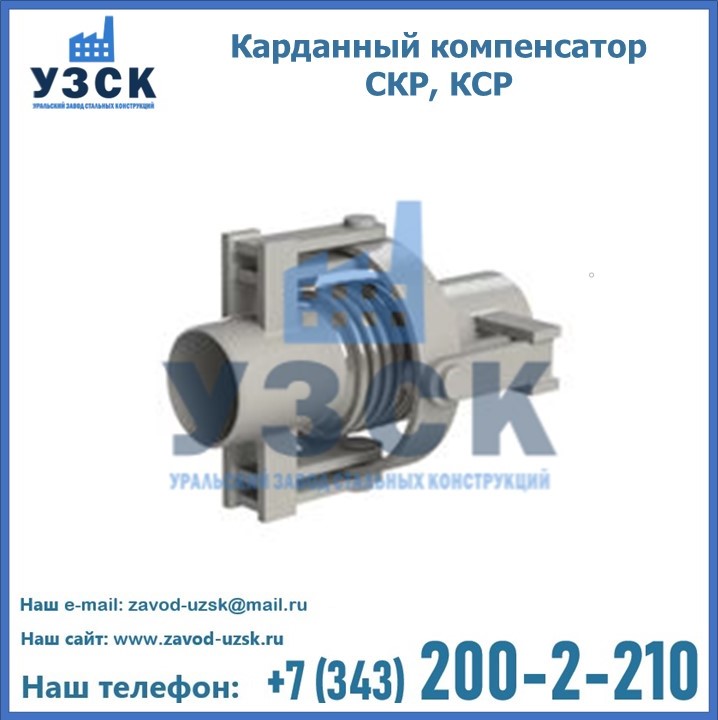

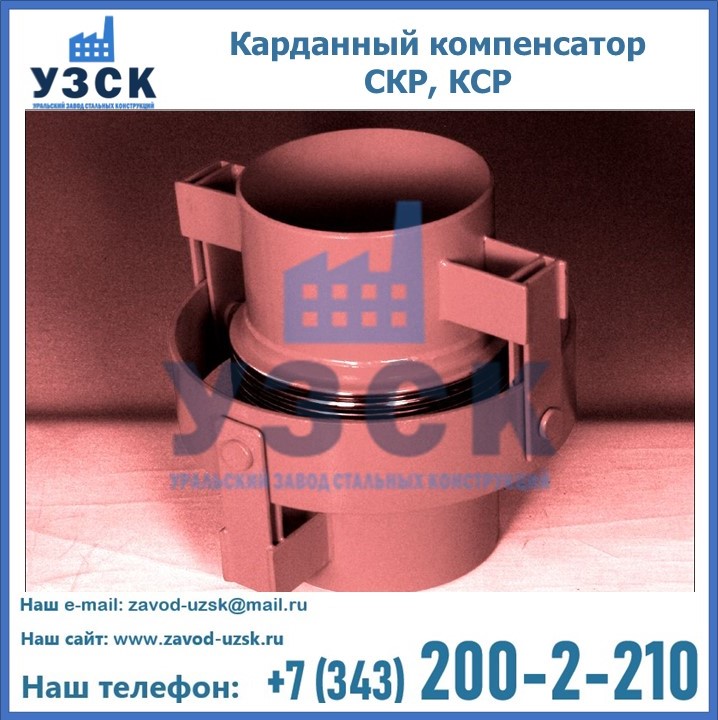

Конструкционные особенности компенсатора сильфонного поворотного карданного типа
Конструкция компенсатора карданного углового включает в себя многослойный сильфон, кардан и шарнир. Гофры, в соответствие с установленными стандартами, изготавливаются из нержавеющей стали. Концевые детали, в частности, кардан, производится из нержавеющей или углеродистой стали. Возможно одно- или двухсекционное исполнение (карданный компенсатор может состоять из 1 или 2 сильфонов), с внутренним экраном и защитным кожухом. Предусмотрены типы соединений под приварку и фланцевое. Условный диаметр изделия (DN) варьируется от 32 до 1000 мм (возможно исполнение с диаметром до 5000 мм, выполняется под заказ).
| Элемент конструкции | Материал элемента |
| Сильфон | Нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13 |
| Патрубок под приварку или фланец | Углеродистая сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13 |
| Кожух, экран | Сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13 |
| Кардан | Сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13 |
Давление условное 1,0 Мпа
Угол поворота ±1°
Количество циклов – 5000

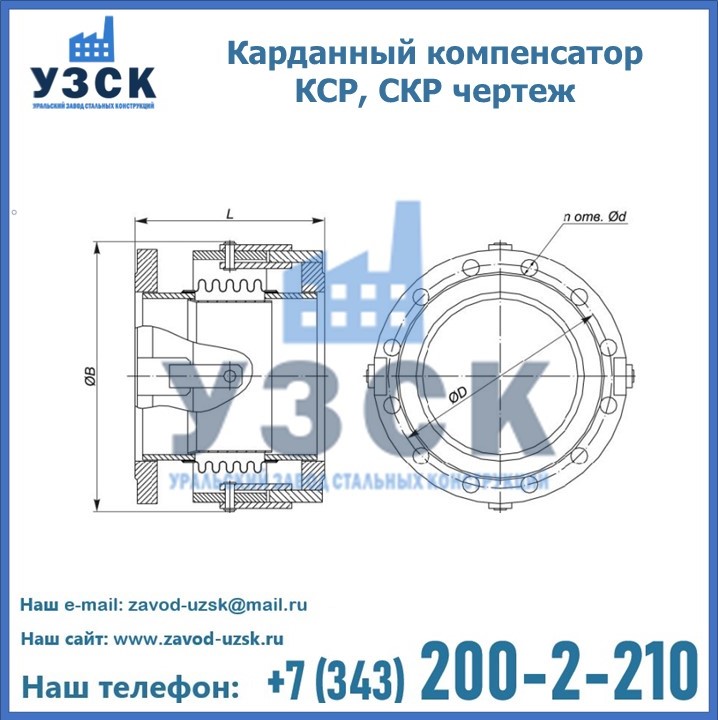

| Обозначение | Присоединительные размеры, мм | Габаритные размеры, мм | Жесткость угловая, Нм/град | |||
|---|---|---|---|---|---|---|
| D | n | d | L | B | ||
| СКК 80-1,0-150/У±1/ФФ | 160 | 4 | 18 | 135 | 285 | 4 |
| СКК 100-1,0-150/У±1/ФФ | 180 | 8 | 18 | 170 | 305 | 7 |
| СКК 125-1,0-150/У±1/ФФ | 210 | 8 | 18 | 185 | 335 | 12 |
| СКК 150-1,0-150/У±1/ФФ | 240 | 8 | 22 | 180 | 370 | 18 |
| СКК 175-1,0-150/У±1/ФФ | 270 | 8 | 22 | 172 | 407 | 25 |
| СКК 200-1,0-150/У±1/ФФ | 295 | 8 | 22 | 175 | 445 | 37 |
| СКК 250-1,0-150/У±1/ФФ | 350 | 12 | 22 | 300 | 480 | 43 |
| СКК 300-1,0-150/У±1/ФФ | 400 | 12 | 22 | 400 | 550 | 75 |
| СКК 350-1,0-150/У±1/ФФ | 460 | 16 | 22 | 410 | 630 | 88 |
| СКК 400-1,0-150/У±1/ФФ | 515 | 16 | 26 | 370 | 690 | 138 |
| СКК 450-1,0-150/У±1/ФФ | 565 | 20 | 26 | 340 | 740 | 200 |
| СКК 500-1,0-150/У±1/ФФ | 620 | 20 | 26 | 380 | 835 | 271 |
| СКК 600-1,0-150/У±1/ФФ | 725 | 20 | 30 | 320 | 945 | 387 |
| СКК 800-1,0-150/У±1/ФФ | 950 | 24 | 33 | 635 | 1080 | 1150 |
| СКК 1000-1,0-150/У±1/ФФ | 1160 | 28 | 33 | 765 | 1330 | 1430 |
| СКК 1200-1,0-150/У±1/ФФ | 1380 | 32 | 39 | 890 | 1550 | 2612 |
| СКК 1600-1,0-150/У±1/ФФ | 1820 | 40 | 52 | 1105 | 2080 | 4728 |
Давление условное 1,6
Мпа Угол поворота = ±1°
Количество циклов – 5000
| Обозначение | Присоединительные размеры, мм | Габаритные размеры, мм | Жесткость угловая, Нм/град | |||
|---|---|---|---|---|---|---|
| D | n | d | L | B | ||
| СКК 80-1,6-150/У±1/ФФ | 160 | 4 | 18 | 160 | 285 | 5 |
| СКК 100-1,6-150/У±1/ФФ | 180 | 8 | 18 | 170 | 305 | 11 |
| СКК 125-1,6-150/У±1/ФФ | 210 | 8 | 18 | 185 | 335 | 14 |
| СКК 150-1,6-150/У±1/ФФ | 240 | 8 | 22 | 180 | 370 | 17 |
| СКК 175-1,6-150/У±1/ФФ | 270 | 8 | 22 | 190 | 398 | 27 |
| СКК 200-1,6-150/У±1/ФФ | 295 | 12 | 22 | 200 | 425 | 40 |
| СКК 250-1,6-150/У±1/ФФ | 355 | 12 | 26 | 240 | 510 | 72 |
| СКК 300-1,6-150/У±1/ФФ | 410 | 12 | 26 | 285 | 585 | 112 |
| СКК 350-1,6-150/У±1/ФФ | 470 | 16 | 26 | 300 | 645 | 225 |
| СКК 400-1,6-150/У±1/ФФ | 525 | 16 | 30 | 360 | 690 | 341 |
| СКК 450-1,6-150/У±1/ФФ | 585 | 20 | 30 | 425 | 745 | 323 |
| СКК 500-1,6-150/У±1/ФФ | 630 | 20 | 33 | 460 | 830 | 501 |
| СКК 600-1,6-150/У±1/ФФ | 770 | 20 | 39 | 480 | 925 | 843 |
| СКК 800-1,6-150/У±1/ФФ | 950 | 24 | 39 | 620 | 1160 | 2199 |
| СКК 1000-1,6-150/У±1/ФФ | 1170 | 28 | 45 | 775 | 1370 | 2047 |
| СКК 1200-1,6-150/У±1/ФФ | 1390 | 32 | 52 | 925 | 1600 | 4264 |
Давление условное 2,5
Мпа Угол поворота = ±1°
Количество циклов – 5000
| Обозначение | Присоединительные размеры, мм | Габаритные размеры, мм | Жесткость угловая, Нм/град | |||
|---|---|---|---|---|---|---|
| D | n | d | L | B | ||
| СКК 100-2,5-150/У±1/ФФ | 190 | 8 | 22 | 160 | 320 | 17 |
| СКК 125-2,5-150/У±1/ФФ | 220 | 8 | 26 | 180 | 355 | 25 |
| СКК 150-2,5-150/У±1/ФФ | 250 | 8 | 26 | 200 | 385 | 39 |
| СКК 175-2,5-150/У±1/ФФ | 280 | 12 | 26 | 205 | 335 | 58 |
| СКК 200-2,5-150/У±1/ФФ | 310 | 12 | 26 | 210 | 485 | 78 |
| СКК 250-2,5-150/У±1/ФФ | 370 | 12 | 30 | 240 | 550 | 150 |
| СКК 300-2,5-150/У±1/ФФ | 430 | 16 | 30 | 245 | 650 | 259 |
| СКУ 350-2,5-150/У±1/ФФ | 490 | 16 | 33 | 260 | 720 | 401 |
| СКК 400-2,5-150/У±1/ФФ | 550 | 16 | 33 | 285 | 800 | 818 |
| СКК 450-2,5-150/У±1/ФФ | 600 | 20 | 33 | 305 | 885 | 1003 |
| СКК 500-2,5-150/У±1/ФФ | 660 | 20 | 39 | 320 | 960 | 1212 |
| СКК 600-2,5-150/У±1/ФФ | 770 | 20 | 39 | 360 | 1045 | 1330 |
| СКК 800-2,5-150/У±1/ФФ | 990 | 24 | 45 | 435 | 1135 | 3543 |
Область применения карданных компенсаторов СКР, КСР в Усть-каменогорске
Карданные компенсаторы максимально эффективно предотвращают разрушения и поломки трубопроводов и технологических систем. Данные устройства способны компенсировать смещения по всем трем направлениям, включая круговое движение. Благодаря высокой гибкости конструкции, сильфонные карданные компенсаторы исключают напряжение даже в самых жестких трубопроводных системах. Сильфонные угловые компенсаторы карданного типа широко применяются в Усть-каменогорске на таких предприятиях, как топливохранилища, на нефтебазы, а также в местах соединения машин-механизмов и на любых видах трубопровода. Кроме того, карданный компенсатор используют, как часть трубопровода, в регионах с сейсмичностью до 7 баллов.
Условия заказа карданного компенсатора СКР, КСР
При заказе компенсатора карданного сейсмического необходимо учесть следующие основные параметры: диаметр, угловой ход, рабочую среду, температурные режимы, угловую жёсткость. Чтобы оценка требуемых параметров получилась объективной, а выбор устройства был правильным, следует обратиться к консультантам предприятия-реализатора. Грамотные эксперты подберут подходящую модель компенсатора, по оптимальной стоимости. Если Вы хотите заказать нестандартный компенсатор, то предварительно согласуется конструкторская документация, а заказчик имеет право контролировать производство заказанного изделия на основных этапах его производства. Чтобы купить компенсатор карданный КСР, СКР на выгодных условиях в Усть-каменогорске, свяжитесь с консультантами Компании «УЗСК» по указанному в разделе «КОНТАКТЫ» телефону, или отправьте заявку через обратную связь сайта.
